WR** Y** S** T** P** Series >> P** 20A Series >> P136

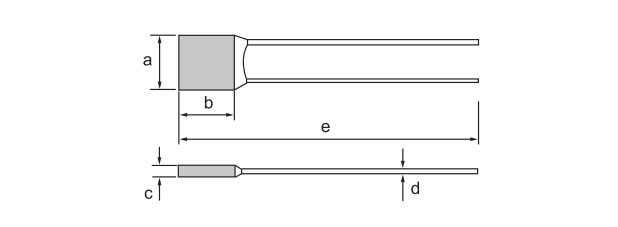

1、Product Size Chart



Ir a(mm) b(mm) c(mm) d(mm) e(mm)
20A 10.6 ± 1 11.4 ± 1 5.0 ± 0.5 Φ1.6 ± 0.01 50 ± 10

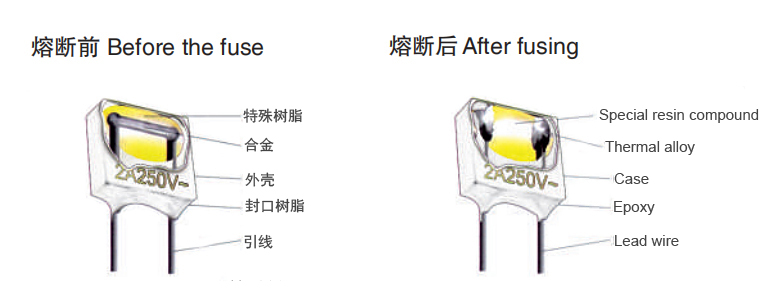

2、Operathing Principle



3、Technical Parameter List



Model NO. Rated functioning temp(Tf) Fusing-off temperature Holding temperature(Th) Maximum temp.limit(Tm) Rated voltage (Ur) Rated current (Ir) Safety Approval
CCC TUV CB UL RoHS
WR102 102℃ 102+0/-6°C 82°C 180°C 110V/250V 2A ★ ★ 　 　 ★
WR106 106°C 106+0/-6°C 86°C 180°C 2A ★ ★ 　 　 ★
WR115 115°C 115+0/-6°C 95°C 180°C 2A ★ ★ 　 　 ★
WR126 126°C 126+0/-6°C 106°C 180°C 2A ★ ★ 　 　 ★
WR130 130°C 130+0/-6°C 110°C 180°C 2A ★ ★ 　 　 ★
WR135 135℃ 135+0/-6°C 115°C 180°C 2A ★ ★ 　 　 ★
WR136 136°C 136+0/-6°C 116°C 180°C 2A ★ ★ 　 　 ★
WR140 140℃ 140+0/-6°C 120°C 190℃ 2A ★ ★ 　 　 ★
WR146 146°C 146+0/-6°C 126°C 180°C 2A ★ ★ 　 　 ★
WR150 150℃ 150+0/-6°C 130℃ 190℃ 2A ★ ★ 　 　 ★
WR185 185°C 185+0/-6°C 165°C 230°C 2A ★ ★ 　 　 ★
Y102 102 °C 102+0/-6°C 77°C 200°C 5A ★ ★ ★ 　 ★
Y115 115°C 115+0/-6°C 90°C ★ ★ ★ 　 ★
Y130 130°C 1 30+0/-6°C 105°C ★ ★ ★ 　 ★
Y136 136°C 1 36+0/-6°C 111°C ★ ★ ★ 　 ★
Y150 150°C 1 50+0/-6°C 125°C ★ ★ ★ 　 ★
S102 102 °C 102+0/-6°C 72°C 10A ★ ★ ★ 　 ★
S115 115°C 11 5+0/-6°C 85°C ★ ★ ★ 　 ★
S130 130°C 1 30+0/-6°C 100°C ★ ★ ★ 　 ★
S136 136°C 136+0/-6°C 106°C ★ ★ ★ 　 ★
S150 150°C 1 50+0/-6°C 120°C ★ ★ ★ 　 ★
T102 102 °C 102+0/-6°C 72°C 15/16A ★ ★ ★ 　 ★
T115 115°C 11 5+0/-6°C 85°C ★ ★ ★ 　 ★
T130 130°C 1 30+0/-6°C 100°C ★ ★ ★ 　 ★
T136 136°C 1 36+0/-6°C 106°C ★ ★ ★ 　 ★
T150 150°C 1 50+0/-6°C 120°C ★ ★ ★ 　 ★
P102 102 °C 102+0/-6°C 67°C 20A ★ ★ ★ 　 ★
P115 115°C 115+0/-6°C 80°C ★ ★ ★ 　 ★
P130 130°C 1 30+0/-6°C 95°C ★ ★ ★ 　 ★
P136 136°C 1 36+0/-6°C 101°C ★ ★ ★ 　 ★
P150 150°C 1 50+0/-6°C 115°C ★ ★ ★ 　 ★
